焊管
本文包括焊管简介,焊管常用材质,焊管分类,焊管种类,焊管用途分类

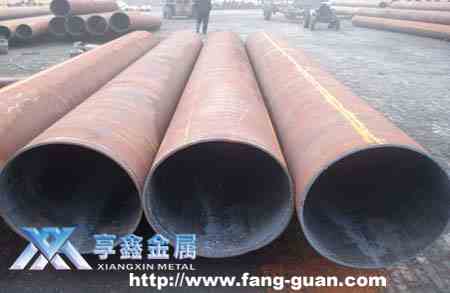

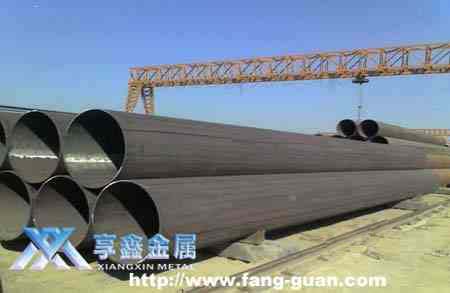

焊管简介
焊接钢管也称焊管,是用钢板或带钢经过卷曲成型后焊接制成的钢管。焊接钢管生产工艺简单,生产效率高,品种规格多,设备资少,但一般强度低于无缝钢管。
20世纪30年代以来,随着优质带钢连轧生产的迅速发展以及焊接和检验技术的进步,焊缝质量不断提高,焊接钢管的品种规格日益增多,并在越来越多的领域代替了无缝钢管。焊接钢管按焊缝的形式分为直缝焊管和螺旋焊管。按生产方法分类:工艺分类-电弧焊管,电阻焊管,(高频,低频)气焊管,炉焊管。直缝焊管生产工艺简单,生产效率高,成本低,发展较快。螺旋焊管的强度一般比直缝焊管高,能用较窄的坯料生产管径较大的焊管,还可以用同样宽度的坯料生产管径不同的焊管。但是与相同长度的直缝管相比,焊缝长度增加30~100%,而且生产速度较低。
焊管常用材质
焊管常用材质为:Q235A,Q235C、Q235B、16Mn、20#、Q345、L245、L290、X42、X46、X60、X80、0Cr13、1Cr17、00Cr19Ni11、1Cr18Ni9、0Cr18Ni11Nb等。
焊管分类
焊管 因其焊接形式的不同分为直缝焊管和螺旋焊管两种。因其端部形状又分为圆形焊管和异型(方、扁等)焊管。焊管因其材质和用途不同而分为如下若干品种:
GB/T3091-2001(低压流体输送用镀锌焊接钢管)主要用于输送水、煤气、空气、油和取暖热水或蒸汽等一般较低压力流体和其它用途管。其代表材质为:Q235A级钢。
GB/T14291-2006(矿用流体输送焊接钢管)主要用于矿山压风、排水、轴放瓦斯用直缝焊接钢管。其代表材质Q235A、B级钢。GB/T14980-1994(低压流体输送用大直径电焊钢管)。主要用于输送水、污水、煤气、空气、采暖蒸汽等低压流体和其它用途。其代表材质Q235A级钢。
GB/T12770-2002(机械结构用不锈钢焊接钢管)主要用于机械、汽车、自行车、家具、宾馆和饭店装饰及其他机械部件与结构件。其代表材质0Cr13、1Cr17、00Cr19Ni11、1Cr18Ni9、0Cr18Ni11Nb等。
GB/T12771-1991(流体输送用不锈钢焊接钢管)主要用于输送低压腐蚀性介质。代表材质为0Cr13、0Cr19Ni9、00Cr19Ni11、00Cr17、0Cr18Ni11Nb、0017Cr17Ni14Mo2等。
另有,装饰用焊接不锈钢管(GB/T 18705-2002),建筑装饰用不锈钢焊接管材(JG/T 3030-1995),低压流体输送用大直径电焊钢管(GB/T 3091-2001),以及换热器用焊接钢管(YB4103-2000)。
直缝焊管生产工艺简单,生产效率高,成本低,发展较快。螺旋焊管的强度一般比直缝焊管高。较窄的坯料生产管径较大的焊管,还可以用同样宽度的坯料生产管径不同的焊管。但是与相同长度的直缝管相比,焊缝长度增加30~100%,而且生产速度较低。
直径大或较厚的焊管,一般用钢坯料直接做成,而小焊管薄壁焊管只需要通过钢带直接焊接就可以了。然后经过简单抛光,拉丝就可以了。因此,较小口径的焊管大都采用直缝焊,大口径焊管则大多采用螺旋焊。
补充:焊管是用带钢焊接的,所以在原来它的地位没无缝管高。

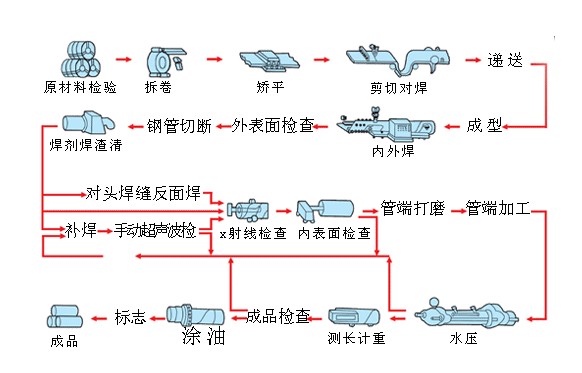

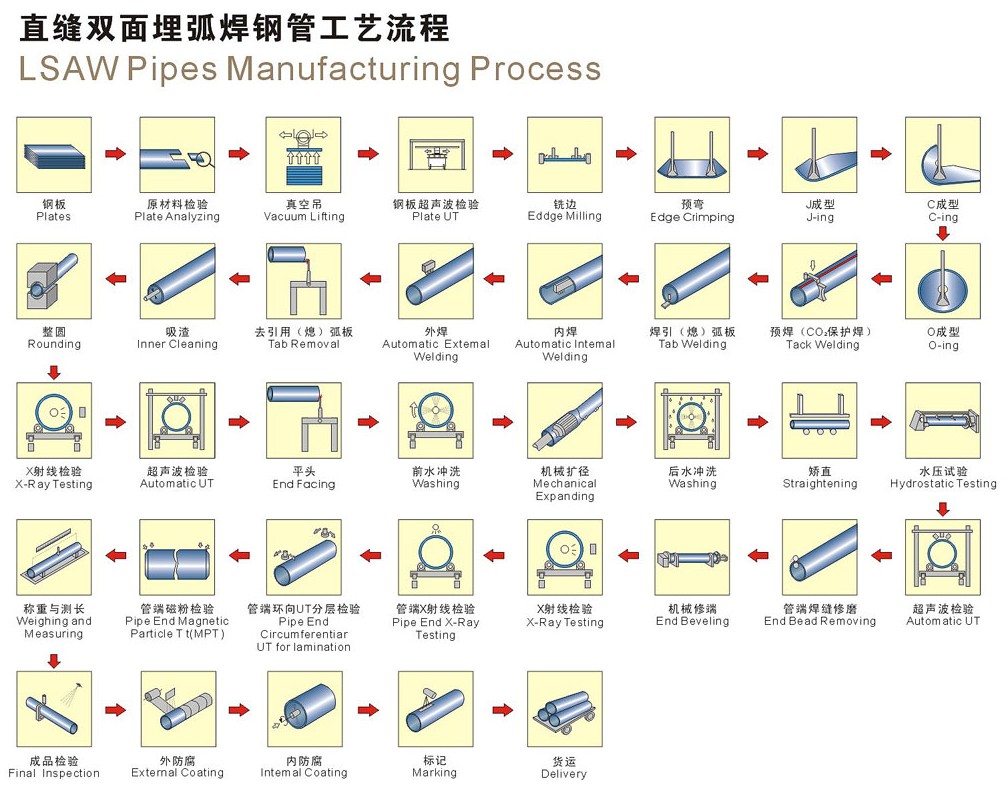

附注:直缝焊管生产流程图(1)和螺旋焊管生产流程图(2)
直缝焊管生产流程图(1)
螺旋焊管生产流程图(2)
焊管种类
焊管种类补充:
1.普通碳素钢电线套管(GB3640-88)是工业与民用建筑、安装机器设备等电气安装工程中用于保护电线的钢管。
2.直缝电焊钢管(YB242-63)是焊缝与钢管纵向平行的钢管。通常分为公制电焊钢管、电焊薄壁管、变压器冷却油管等等。
3.承压流体输送用螺旋缝埋弧焊钢管(SY5036-83)是以热轧钢带卷作管坯,经常温螺旋成型,用双面埋弧焊法焊接,用于承压流体输送的螺旋缝钢管。钢管承压能力强,焊接性能好,经过各种严格的科学检验和测试,使用安全可靠。钢管口径大,输送效率高,并可节约铺设管线的投资。主要用于输送石油、天然气的管线。
4.承压流体输送用螺旋缝高频焊钢管(SY5038-83)是以热轧钢带卷作管坯,经常温螺旋成型,采用高频搭接焊法焊接的,用于承压流体输送的螺旋缝高频焊钢管。钢管承压能力强,塑性好,便于焊接和加工成型;经过各种严格和科学检验和测试,使用安全可靠,钢管口径大,输送效率高,并可节省铺设管线的投资。主要用于铺设输送石油、天然气等的管线。
5.一般低压流体输送用螺旋缝埋弧焊钢管(SY/T5037-2000)是以热轧钢带卷作管坯,经常温螺旋成型,采用双面自动埋弧焊或单面焊法制成的用于水、煤气、空气和蒸汽等一般低压流体输送用埋弧焊钢管。
6.一般低压流体输送用螺旋缝高频焊钢管(SY5039-83)是以热轧钢带卷作管坯,经常温螺旋成型,采用高频搭接焊法焊接用于一般低压流体输送用螺旋缝高频焊钢管。
7.桩用螺旋焊缝钢管(SY5040-83)是以热轧钢带卷作管坯,经常温螺旋成型,采用双面埋弧焊接或高频焊接制成的,用于土木建筑结构、码头、桥梁等基础桩
焊管按用途分类
分为一般焊管、镀锌焊管、吹氧焊管、电线套管、公制焊管、托辊管、深井泵管、汽车用管、变压器管、电焊薄壁管、电焊异型管和螺旋焊管。
一般焊管:一般焊管用来输送低压流体。用Q195A、Q215A、Q235A钢制造。也可采用易于焊接的其它软钢制造。钢管要进行水压、弯曲、压扁等实验,对表面质量有一定要求,通常交货长度为4-10m,常要求定尺(或倍尺)交货。焊管的规格用公称口径表示(毫米或英寸)公称口径与实际不同,焊管按规定壁厚有普通钢管和加厚钢管两种,钢管按管端形式又分带螺纹和不带螺纹两种。
镀锌钢管:为提高钢管的耐腐蚀性能,对一般钢管(黑管)进行镀锌。镀锌钢管分热镀锌和电钢锌两种,热镀锌镀锌层厚,电镀锌成本低。
吹氧焊管:用作炼钢吹氧用管,一般用小口径的焊接钢管,规格由3/8寸-2寸八种。用08、10、15、20或Q195-Q235钢带制成。为防蚀,有的进行渗铝处理。
电线套管:也是普通碳素钢电焊钢管,用在混凝土及各种结构配电工程,常用的公称直径从13-76mm。电线套套管壁较薄,大多进行涂层或镀锌后使用,要求进行冷弯试验。
公制焊管:规格用无缝管形式,用外径*壁厚毫米表示的焊接钢管,用普通碳素钢、优质碳素钢或普能低合金钢的热带、冷带焊接,或用热带焊接后再经冷拨方法制成。公制焊管分普能和薄壁、普通用作结构件,如传动轴,或输送流体,薄壁用来生产家具、灯具等,要保证钢管强度和弯曲试验。
托辊管:用于带式输送机托辊电焊钢管,一般用Q215、Q235A、B钢及20钢制造,直径63.5-219.0mm。对管弯曲度、端面要与中心线垂直、椭圆度有一定要求,一般进行水压和压扁试验。
变压器管:用于制造变压器散热管和其它热交换器,采用普通碳素钢制造,要求进行压扁、扩口、弯曲、液压试验。钢管以定尺或倍尺交货,对钢管弯曲度有一定要求。
异型管:由普通碳结结构钢及16Mn等钢带焊制的方形管、矩形管、帽形管、空胶钢门窗用钢管,主要用作农机构件、钢窗门等。
电焊薄壁管:主要用来制作家具、玩具、灯具等。近年来不锈钢带制作的薄壁管应用很广,高级家具、装饰、栏栅等。
螺旋焊管:是将低碳碳素结构钢或低合金结构钢钢带按一定的螺旋线的角度(叫成型角)卷成管坯,然后将管缝焊接起来制成,它可以用较窄的带钢生产大直径的钢管。螺旋焊管主要用于石油、天然气的输送管线,其规格用外径*壁厚表示。螺旋焊管有单面焊的和双面焊的,焊管应保证水压试验、焊缝的抗拉强度和冷弯性能要符合规定。
按端部形状分类
分为圆形焊管和异型(方、扁等)焊管。
焊管规格表大全
1.直缝焊管规格表
公称尺寸 国标厚度mm
1分 2
2分 2.25
3分 2.25
4分 2.75
6分 2.75
1寸 3.25
1寸2 3.25
1寸半 3.5
2寸 3.5
2.螺旋焊管规格表
规格 |
壁厚 |
米重 |
国标水压值 |
部标水压值 |
规格 |
壁厚 |
米重 |
国标水压值 |
部标水压值 |
219 |
6 |
32.02 |
9.7 |
7.7 |
720 |
6 |
106.15 |
3 |
2.3 |
|
7 |
37.1 |
11.3 |
9 |
|
7 |
123.59 |
3.5 |
2.7 |
|
8 |
42.13 |
12.9 |
10.3 |
|
8 |
140.97 |
4 |
3.1 |
273 |
6 |
40.01 |
7.7 |
6.2 |
|
9 |
158.31 |
4.5 |
3.5 |
|
7 |
46.42 |
9 |
7.2 |
|
10 |
175.6 |
5 |
3.9 |
|
8 |
52.78 |
10.3 |
8.3 |
|
12 |
210.02 |
6 |
4.7 |
325 |
6 |
47.7 |
6.5 |
5.2 |
820 |
7 |
140.85 |
3.1 |
2.4 |
|
7 |
55.4 |
7.6 |
6.1 |
|
8 |
160.7 |
3.5 |
2.7 |
|
8 |
63.04 |
8.7 |
6.9 |
|
9 |
180.5 |
4 |
3.1 |
377 |
6 |
55.4 |
5.7 |
4.5 |
|
10 |
200.26 |
4.4 |
3.4 |
|
7 |
64.37 |
6.7 |
5.2 |
|
11 |
219.96 |
4.8 |
3.8 |
|
8 |
73.3 |
7.6 |
6 |
|
12 |
239.62 |
5.3 |
4.1 |
|
9 |
82.18 |
8.6 |
6.8 |
920 |
8 |
180.43 |
3.1 |
2.5 |
|
10 |
91.01 |
- |
7.5 |
|
9 |
202.7 |
3.5 |
2.8 |
426 |
6 |
62.25 |
5.1 |
4 |
|
10 |
224.92 |
3.9 |
3.1 |
|
7 |
72.83 |
5.9 |
4.6 |
|
11 |
247.22 |
4.3 |
3.4 |
|
8 |
82.97 |
6.8 |
5.3 |
|
12 |
269.21 |
4.7 |
3.7 |
|
9 |
93.05 |
7.6 |
6 |
1020 |
8 |
200.16 |
2.8 |
2.2 |
|
10 |
103.09 |
8.5 |
6.7 |
|
9 |
224.89 |
3.2 |
2.5 |
478 |
6 |
70.34 |
4.5 |
3.5 |
|
10 |
249.58 |
3.5 |
2.8 |
|
7 |
81.81 |
5.3 |
4.1 |
|
11 |
274.22 |
3.9 |
3 |
|
8 |
93.23 |
6 |
4.7 |
|
12 |
298.81 |
4.2 |
3.3 |
|
9 |
104.6 |
6.8 |
5.3 |
1220 |
8 |
239.62 |
- |
1.8 |
|
10 |
115.92 |
7.5 |
5.9 |
|
10 |
298.9 |
3 |
2.3 |
529 |
6 |
77.89 |
4.1 |
3.2 |
|
11 |
328.47 |
3.2 |
2.5 |
|
7 |
90.61 |
4.8 |
3.7 |
|
12 |
357.99 |
3.5 |
2.8 |
|
8 |
103.29 |
5.4 |
4.3 |
|
13 |
387.46 |
3.8 |
3 |
|
9 |
115.92 |
6.1 |
4.8 |
1420 |
10 |
348.23 |
2.8 |
2 |
|
10 |
128.49 |
6.8 |
5.3 |
|
14 |
417.18 |
3.2 |
2.4 |
630 |
6 |
92.83 |
3.4 |
2.6 |
1620 |
12 |
476.37 |
2.9 |
2.1 |
|
7 |
108.05 |
4 |
3.1 |
|
14 |
554.99 |
3.2 |
2.4 |
|
8 |
123.22 |
4.6 |
3.6 |
1820 |
14 |
627.04 |
3.3 |
2.2 |
|
9 |
138.33 |
5.1 |
4 |
2020 |
14 |
693.09 |
- |
2 |
|
10 |
153.4 |
5.7 |
4.5 |
2220 |
14 |
762.15 |
- |
1.8 |
注:表中国标指GB/T9711.1-1997标准,部标指SY/T5037-2000标准。
